产品概述
WIKA UPT-21是一款带有”齐平膜片“的智能过程压力变送器。它专为需要高精度、可靠性和智能功能的应用而设计，尤其适用于食品、制药和卫生行业。其核心优势在于集成的温度补偿功能，使其能在广泛的工业应用中表现出色。
该产品与带有压力接口的UPT-20型号同属UPT-2x系列，主要区别在于过程连接方式。
核心特点
齐平膜片设计 (Flush Diaphragm):
传感器的测量膜片与过程连接端面齐平，无死角。
这种设计能有效防止介质在连接处堆积、残留或结晶，确保了极高的卫生标准，非常适合食品、饮料、制药和生物技术等对清洁度要求严苛的行业。
高精度与智能功能:
提供高精度测量，标准精度为0.15% of span，并可选更高精度（0.1%）。
具备**可调量程比（Turndown）**功能，允许用户在不牺牲主要精度的情况下，灵活地调整测量范围的上下限。
HART® 通信协议:
支持HART®协议，可同时输出4...20 mA模拟信号和数字信号。
可通过本地显示操作模块或远程控制系统（如DCS/PLC）进行配置、诊断和参数调整，实现智能化管理。
用户友好的人机界面:

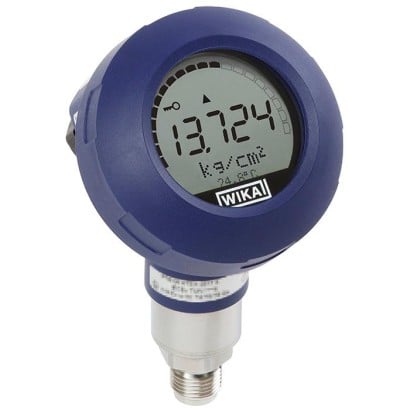

配备多功能大尺寸液晶（LC）显示屏，可在5米外清晰读取。
显示屏和操作模块（型号DI-PT-U，可选）可旋转330°，并能以90°为步进进行安装，适应各种安装位置。
支持4½位主显示、条形图（模拟压力表）、多行刻度显示，并可自定义压力、液位、体积等单位。
坚固的外壳与认证:
导电塑料外壳：标准配置。

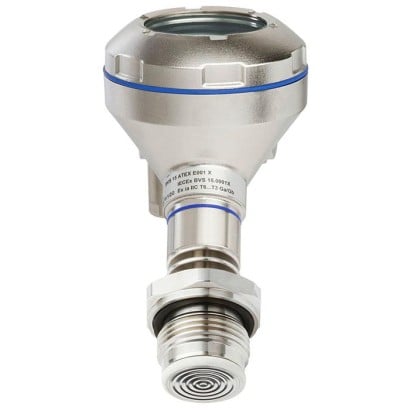

不锈钢外壳：适用于化工和石化行业。
电抛光不锈钢外壳：专为制药、食品和卫生行业设计，表面粗糙度Ra ≤ 0.38 µm，满足严格的卫生要求。
提供多种外壳选择：
获得多项国际认证，包括ATEX、IECEx、EAC、3-A、EHEDG等，适用于危险区域（Ex ia）和卫生应用。
技术规格
测量类型: 表压、绝压、真空及正负压。
测量范围:
表压: 0...6 bar 至 0...600 bar (0...100 psi 至 0...10,000 psi)。
绝压: 0...1.6 bar 至 0...40 bar (0...30 psi 至 0...600 psi)。
真空: -1...0 bar (-14.5...0 psi)。
注：600 bar (10,000 psi) 以上仅提供UPT-20型号。
输出信号: 4...20 mA（可选HART®）。
供电电压: DC 12...36 V (非防爆), DC 14...30 V (防爆)。
长期稳定性: 0.1%至0.5%/年（取决于量程）。
过载保护: 根据量程不同，提供1.25至3倍的过载保护。
介质温度:
无冷却元件: 最高可达120°C (248°F)，具体取决于环境温度。
带冷却元件: 最高可达150°C (302°F)，具体取决于环境温度。
环境温度: -20...+60°C (-4...+140°F)（带显示屏）。
过程连接（适用于UPT-21）
UPT-21专为卫生型连接设计，提供多种标准选项：
螺纹连接: G ½ B, G 1 B, G 1 ½ B。
卫生型螺纹 (G 1 hygienic): 符合ASME BPE标准。
卡箍连接 (Clamp): TRI-CLAMP®, DIN 32676 (DN 1½, DN 2, DN 40, DN 50)。
沟槽式接头 (DIN 11851): DN 25, DN 50。
品牌卫生连接: NEUMO BioConnect®, VARINLINE® (Form F, Form N)。
DRD卡环法兰 (Retainer Flange)。
材料与兼容性
湿件材料 (Wetted Parts):
标准: 316L不锈钢 (1.4435/316L)。
可选: 哈氏合金C276 (Hastelloy® HC276) 或 镀金 (Gold-plated)，适用于强腐蚀性介质或氢气应用。
密封材料: 可选NBR, FKM, EPDM，以适应不同的介质和温度。
压力传递介质: 合成油（Synthetic oil）。
NACE兼容性: 符合NACE MR0103和MR0175标准（1,000 bar以上量程除外）。
FDA合规性: 可提供FDA认证的填充液和密封材料，用于食品和药品行业。
典型应用
制药和生物技术
食品和饮料工业
卫生和洁净过程
一般工业控制和过程技术
化工和石化行业（特定型号）
总结
WIKA UPT-21是一款专为高卫生要求和高精度测量而设计的先进过程变送器。其齐平膜片设计、多种卫生型过程连接、高精度、HART®通信能力以及坚固的构造，使其成为食品、制药等卫生关键行业压力测量的理想选择。同时，它也具备在常规工业环境中可靠运行的性能。
