温度计

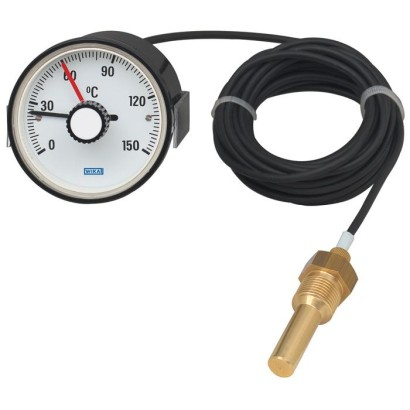

SC15 型温度计 是一种集 温度指示与限值控制功能于一体 的机械式膨胀温度计，适用于需要可靠温度监控和自动开关动作的工业场景。

主要应用领域

• 通用机械工程中的温度调节

• 烘焙炉（烤箱）温度控制

• 压缩机润滑油温度监控

• 制冷行业中的温度限值保护

核心特点

• 一体化设计：同时具备现场温度显示和限值开关功能

• 高可靠性：采用微动开关（Microswitch），具有高切换安全性和长使用寿命

• 灵活设定：开关点可通过表盘旋钮调节，也可在出厂时预设固定值

• 远程毛细管：最长可达 10 米，便于将感温元件安装在远离仪表的位置

技术参数概览

• 测量原理：波登管系统（Bourdon tube system）

• 量程范围：

  —— 铜质毛细管（塑料包覆）：-40 … +120 °C

  —— 铜质毛细管（铜编织）：-40 … +350 °C

  —— 不锈钢毛细管：-100 … +400 °C

• 精度等级：EN 13190 Class 2（指示精度）

• 环境温度范围：-40 … +60 °C

• 防护等级：表壳 IP53（加装保护盖可达 IP54），接线端子 IP00

• 表盘尺寸：60 mm、80 mm、100 mm 或方形 72×72 mm、96×96 mm

• 刻度角度：最大 270°，单刻度或双刻度可选（如 °C/°F）

开关与电气特性

• 开关类型：微动开关（Microswitch）

• 触点配置（可选）：

  —— 1 个可调转换触点

  —— 2 个可调转换触点

  —— 1 个可调 + 1 个固定触点

  —— 2 个固定触点等

• 开关容量：5 A（非感性负载），最高 250 V AC，40–60 Hz

• 标准开关回差：< 2% 满量程

• 电气连接：0.8×6.3 mm 快速接线端子 或 AMP 插头（按需）

结构与材料

• 外壳材质：黑色塑料（小尺寸）或钢板（60/80/100 mm）

• 窗口：塑料

• 过程连接：多种螺纹可选（如 G½、¼ NPT、M10×1      等）

• 感温探杆：直径 6–10 mm，材质为铜合金或不锈钢 316L

• 插入深度：20–600 mm 可调

• 可选保护套管：SH16 或 SB18 型，直径 8/10 mm

认证与合规

• 符合欧盟 CE 认证（含 EMC 和 RoHS）

• 可选 UL（美加）、EAC（欧亚经济联盟）、UkrSEPRO（乌克兰计量）等国际认证

该产品凭借其 机械式无源设计、高抗干扰能力和免维护特性，特别适用于对电气安全要求高、或无法使用电子传感器的严苛工业环境。其“指示+控制”二合一的功能，简化了系统设计并提升了运行可靠性。
